高低压成套设备有哪些组成？

一、高低压成套设备是什么

高压成套设备（高压配电柜）是指在电压3kV及以上，频率50Hz及以下的电力系统中运行的户内和户外交流开关设备。主要用于电力系统（包括发电厂、变电站、输配电线路和工矿企业等用户）的控制和保护，既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网快速切除，从而保证电网中无故障部分的正常运行及设备、运行维修人员的安全。因此，高压成套设备是非常重要的输配电设备，其安全、可靠运行对电力系统的安全、有效运行具有十分重要的意义。

低压成套设备是指380V及以下电压等级中使用的成套设备。后者是从安全角度来考虑的，但二者并不矛盾，因为在发配电系统中，低压电器是指380V配电系统，因此，在实际工作中，低压成套是指380V及以下电压等级中使用的电器设备。

二、高低压成套设备包括哪些

高低压成套设备有：金属封闭开关设备（开关柜）、气体绝缘金属封闭开关设备（GIS）和高压/低压预装式变电站、低压开关柜，配电盘，控制箱，开关箱等电气设备。

1、高压成套设备按其功能和作用的不同，可以分为：

（1）元件及其组合：包括断路器、隔离开关、接地开关、重合器、分断器、负荷开关、接触器、熔断器以及上述元件组合而成的负荷开关-熔断器组合电器、接触器-熔断器（F-C）组合电器、隔离负荷开关、熔断器式开关、敞开式组合电器等。

（2）成套设备：将上述元件及其组合与其他电器产品（诸如变压器、电流互感器、电压互感器、电容器、电抗器、避雷器、母线、进出线套管、电缆终端和二次元件等）进行合理配置，有机地组合于金属封闭外壳内，具有相对完整使用功能的产品。如金属封闭开关设备（开关柜）、气体绝缘金属封闭开关设备（GIS）和高压/低压预装式变电站等。

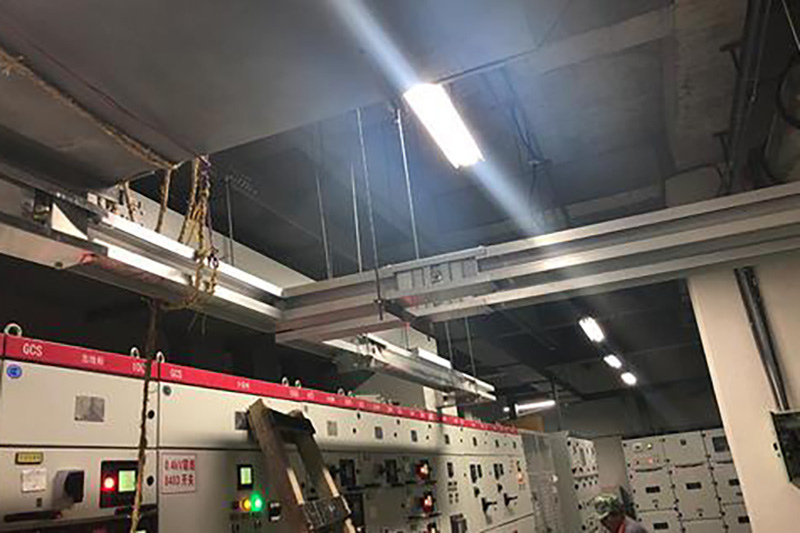

2、低压成套设备包含低压开关柜，配电盘，控制箱，开关箱等电气设备。
